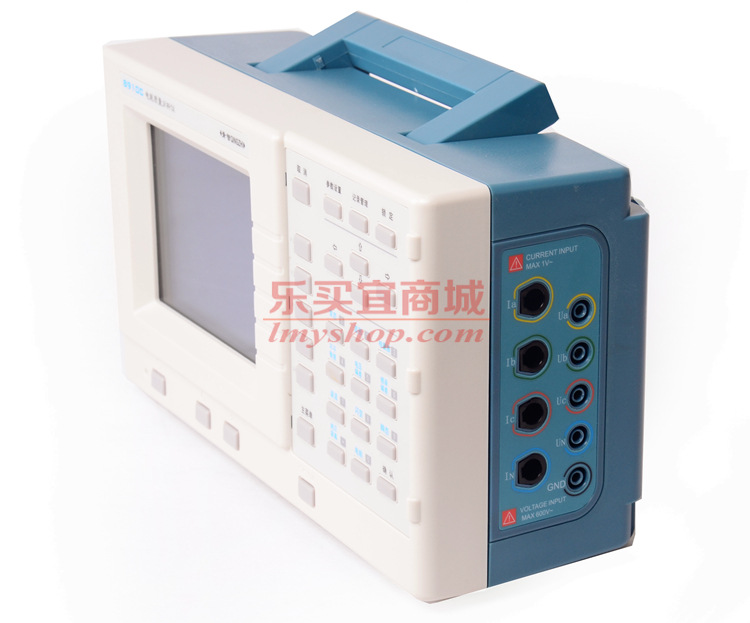

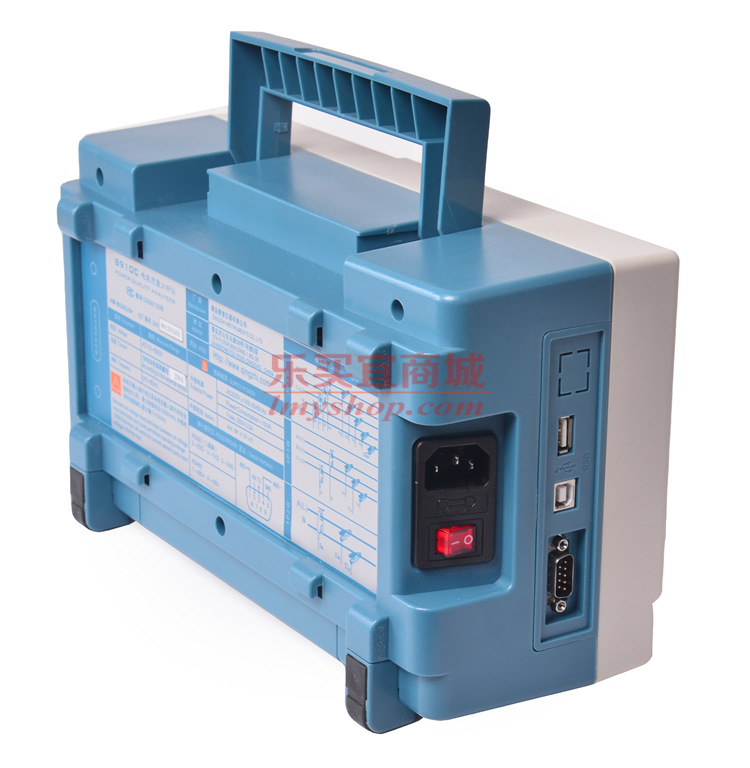

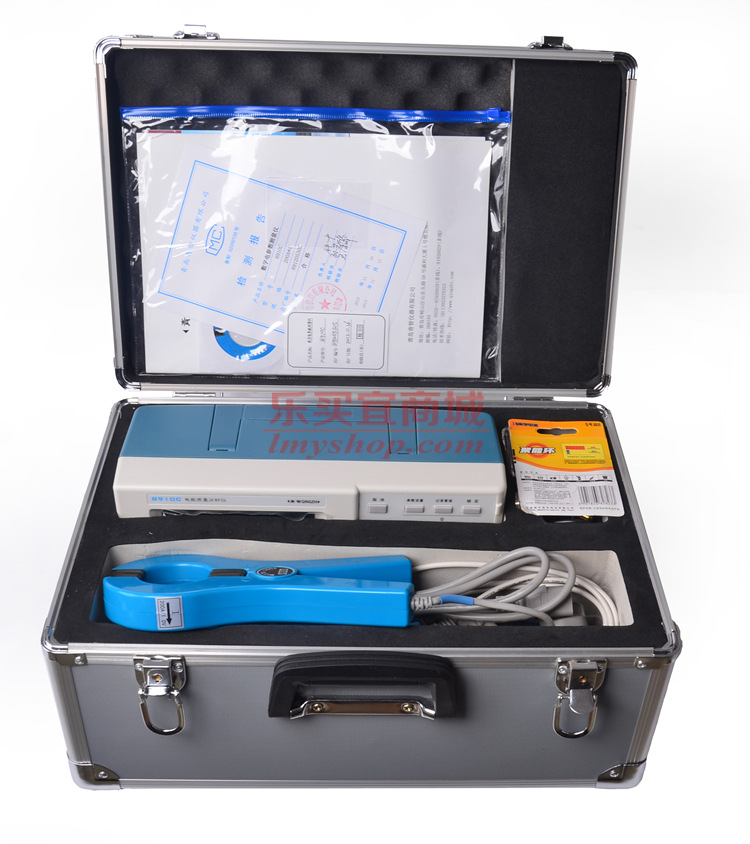

青岛青智 8910C 三相电能质量分析仪

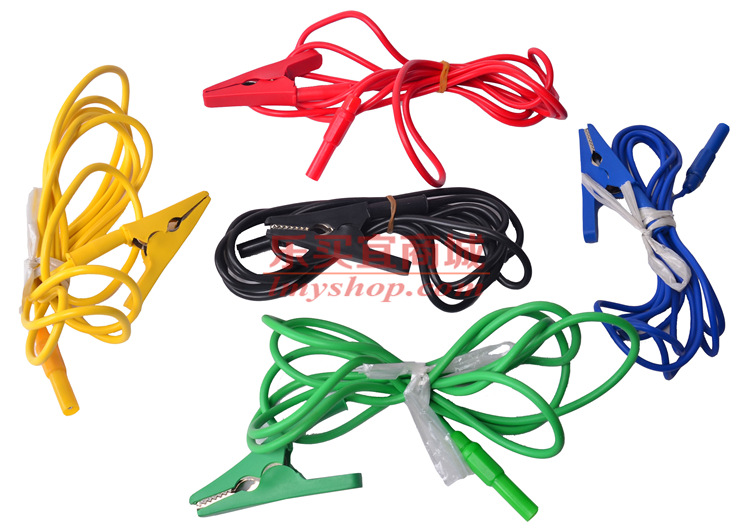

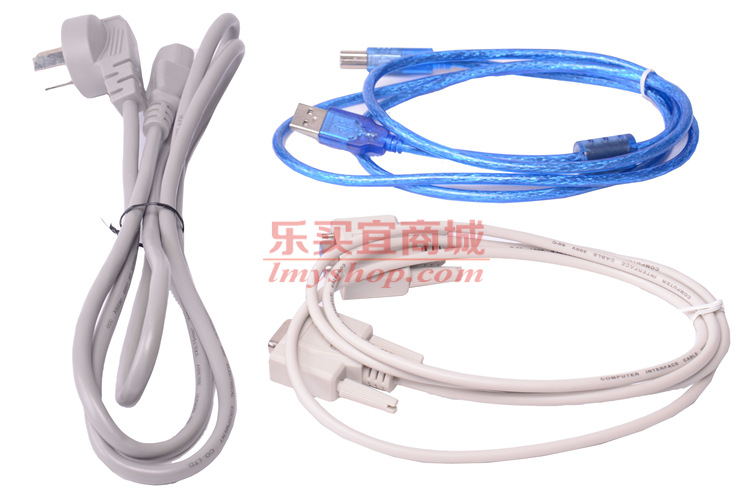

8910C 产品简介

供电电网的电能质量是指供给用户受电端,并供用户使用的电能品质的优劣程度的量度。它涵盖五个方面：供电电压允许偏差、公用电网谐波、三相电压不平衡度、电力系统频率允许偏差、电压允许波动和闪变。

适用的国家标准参照如下：

1．GB/T 12325-2008《电能质量供电电压允许偏差》

2．GB/T 14549-1993《电能质量公用电网谐波》

3．GB/T 15543-2008《电能质量三相电压允许不平衡度》

4．GB/T 15945-2008《电能质量电力系统频率允许偏差》

5．GB/T 12326-2008《电能质量电压波动和闪变》

6．GB/T 18481-2001《电能质量暂时过电压和瞬态过电压》

测试项目

测量内容

记录内容

记录条数

备注

常态

电压有效值及波峰系数，

电流有效值及波峰系数，

有功功率，

无功功率，视在功率，

功率因数，频率

（有功功率在无特殊说明时简称为功率）

常态数据记录：

四路电压，四路电流，

三路功率，总功率，总功率因数，频率，以及记录的日期和时间。

524288条

占用内存32M

（32MB=524288*512）

这些记录可以同时进行。

常态事件记录：

有电压上限，电压下限，电流上限，电流下限，功率上限，功率下限，频率上限，频率下限8种事件记录。

记录事件发生时的四路电压，四路电流，三路功率，总功率，总功率因数，频率，以及记录的日期和时间。

2568条

占用内存256k

（256KB）

电压偏差

电压及偏差

频率偏差

频率及偏差

电能

各相的有功电能和无功电能

波形

分别显示全部电压电流或分相电压电流的波形。

波形记录：

记录全部电压电流的波形或相的电压电流波形各250个点，以及记录的日期和时间。

3200条

占用内存1.6M

(1600KB=3200*512)

相量图

显示三相电压电流基波的相量图或数据。

数据包含电压电流基波的有效值，电压角度，电流角度，电压电流夹角。

无

无

不平衡度

电压电流基波的有效值，不平衡度值，正序分量，负序分量，零序分量，电压角度，电流角度。

电压电流基波的有效值，不平衡度值，零序分量，正序分量，负序分量，以及记录的日期和时间。

51200条

占用内存3.2M

（3200KB=51200*512）

谐波

各路电压电流有效值及谐波值（总谐波及1-60次）。

谐波记录模式为全部时：

记录基准相的电压电流有效值及谐波值（总谐波及1-60次），以及记录的日期和时间。

16384条

占用内存8.2M

（8192KB=16384*512）

其它谐波记录模式：

记录基准相的谐波次数的电压电流谐波值，以及记录的日期和时间。

524288条

（8192KB=524288*16）

波动与闪变

计算三相电压的瞬时采样值并存储。

存储1组短闪变（600秒）或1组长闪变（7200秒）数据以供上位机计算。

占用内存17M

（17MB）

不能同时进行其它的记录。

跌落与瞬态

采集三相电压的骤升骤降（≈）或电压突变（↑）事件。

≈：半波有效值的变化超过设定限值。

↑：电压瞬时变化值超过限值。

每个事件数据包含三相电压8个周波的正负峰值和正负半波的有效值。（如果事件未在8个周波内结束，则记录前7个周波和恢复稳定前的1个周波的数据）

256条

占用内存128k

（128KB）

不能同时进行其它的记录。

参数

测量范围

工作误差

分辨力

备注

交流电压

( 10～600)V

±（0.4%读数+0.1%量程）

0.1V

最大：720V

交流电流

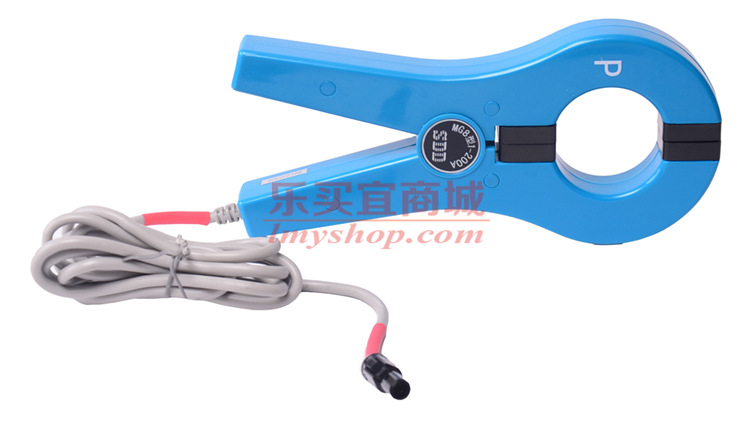

选配电流钳

0.001A

0.6％～110％

有功功率

U*I*PF

PF=1.0：±（0.4%读数+0.1%量程）

PF=0.5：±（0.8%读数+0.2%量程）

0.1W

不计电流钳误差

检定时请特别注意！

有功电能

9999 kWh

0.1Wh

无功功率

U*I*(         )

PF=0：±（0.8%读数+0.2%量程）

0.1 Var

无功电能

9999 kVarh

0.1Varh

功率因数

0.20～1.00

±0.02

0.001

> 0.5A;

频率

（45～65）Hz

±0.01 Hz

0.01 Hz

U > 10 V

时间

1m～999h59m

±0.05％

1秒钟

谐波

总，1～60次

B级

含量和含有率

实时时钟

24小时格式

±2秒钟/小时

1秒钟
